Kompact Elektro-Hydraulischer Schlauchaufroller

Kompact Elektro-Hydraulischer Schlauchaufroller

pdfFragebogen zur korrekten Bestimmung welche Schlauchtrommel benötigt wird

Technische Daten

Maßskizze

Fassungsvermögen (wickelbare Schlauchlänge)

                                                                       NW = Nennweite = Innendurchmesser des Schlauches in mm

ModellDurchmesser der
Schlauchtrommel (Maß A)
NW10
bis max. 275 (300) bar
Kompact 300E-3305 mm4,00 m
Kompact 350E-3355 mm6,00 m
Kompact 400E-3405 mm8,00 m
Kompact 450E-3455 mm9,00 m
Kompact 470E-3475 mm10,00 m
Kompact 500E-3505 mm12,50 m
Kompact 550E-3555 mm15,00 m
Kompact 600E-3605 mm18,00 m
Kompact 650E-3655 mm21,00 m
Kompact 700E-3690 mm23,50 m

Auf Anfrage sind auch die Nennweiten 8 und 13 möglich.

Trommeleingang (Einlassadapter) und Trommelausgang (Schlauchende)

  • 10L (M16 x 1,5)
  • 12L (M18 x 1,5)
  • 15L (M22 x 1,5)
  • 12S (M20 x 1,5)
  • 14S (M22 x 1,5)
  • 16S (M24 x 1,5)
  • verschiedene BSP-Zollgewinde
  • weitere nach Absprache

Achtung:

In die Berechnung muss einbezogen werden, dass mindestens 30cm Schlauch auf der Trommel verbleiben müssen.

Wenn festverbauter Schlauch (Schlauch, der nie auf die Trommel gewickelt wird) vorhanden ist, können die Schlauchtrommeln auch mit mehr Schlauch geliefert werden.

Vorteile

  • die kombinierten Elektro-Hydraulischen Schlauchaufroller sind die ideale Lösung zur Versorgung von Zusatzeinrichtungen mit Hydrauliköl und elektrischen Einrichtungen wie Magnetventilen, Endschalter, Leuchten usw.
  • es wird ein verschweißter Dreifachschlauch verwendet, wobei durch den dritten Schlauch das Elektrokabel gezogen wird
  • Sie sparen sich die Montage von zwei Trommeln
  • die Elektro-Hydraulik-Kombination ist platzsparend und kostengünstiger als zwei separate Trommeln
  • durch das Verlegen der Elektroleitungen können bis zu fünf Schaltkreise belegt werden, die von uns verwendeten Schleifringe sind für eine Stromaufnahme bis 16 Ampere (Ohmsche Last) ausgelegt.
  • die Elektroleitung ist durch das Verlegen in einem Schlauch wesentlich geschützter als nur beim Verlegen eines Kabels
  • der Schlauch besitzt normalerweise die Nennweite 10, auf Anfrage sind aber auch die Nennweiten 8 und 13 möglich.

Achtung: Bei Elektro-Hydraulischen Schlauchaufrollern ist ein Wechsel der Drehrichtung erschwert. Überlegen Sie deshalb vor Bestellung welche Drehrichtung erforderlich ist.

Anbau

Die Trommeln werden nicht vorgespannt geliefert. Die Vorspannung muss unter Berücksichtigung der Bedienungsanleitung vorgenommen werden.

Achtung: Beim Anbau der Trommel ist darauf zu achten, dass der an der Schutzhaube angebrachte zusätzliche Haltebügel und Kabelschutz nicht verdreht wird. Die Schutzhaube muss zuletzt aufgesetzt und am Mast oder Kranarm verschraubt werden.

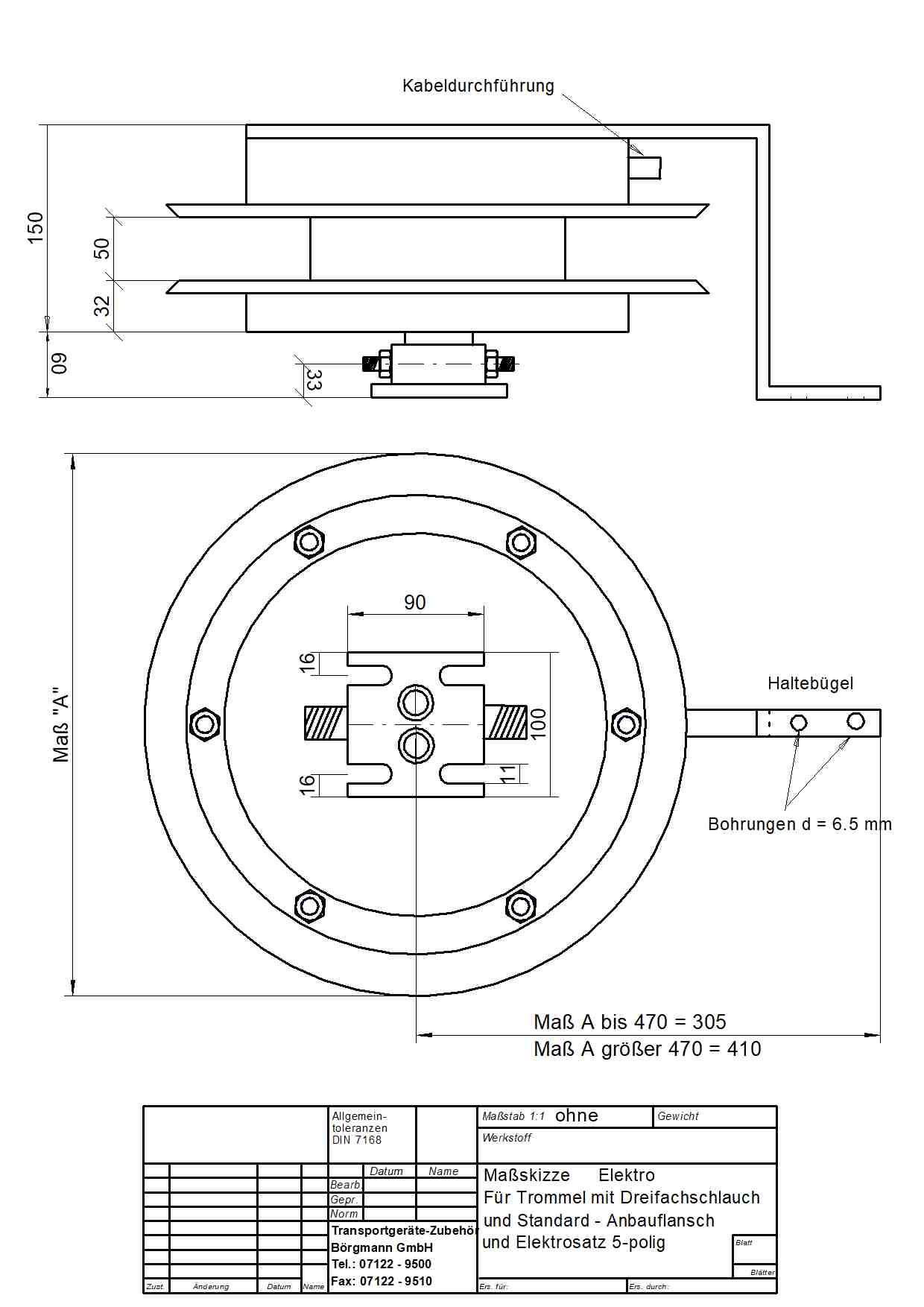

Maßskizze
