Allgemeines
In die Konstruktion unserer Schlauchtrommeln sind unsere über 25 jährigen Erfahrungen in der Produktion und dem Vertrieb dieser Geräte, sowie spezielle Kundenwünsche und Anforderungen eingeflossen.
Als Endergebnis bieten wir:
Die Schlauchtrommeln der Baureihe Kompact sind universell einsetzbar für alle Typen und Fabrikate von Gabelstaplern (Front- und Seitenstapler), Kranfahrzeuge, Hubkräne, den Sonderfahrzeugbau und den Maschinenbau.
In unserem durchdachten Baukastensystem sind alle Trommelgrößen für Dauerbetrieb bis 310 bar Betriebsdruck getestet. Die Trommeln sind für den Einsatz von Einfach–, Doppel– und Dreifachschläuchen mit Nennweiten 8, 10 und 13 konstruiert. Sie erlauben den Einsatz dieser Schläuche in Längen bis ca. 35 Metern.
Bedingt durch eine spezielle Naben-Trommelblechkonstruktion lässt sich bei gleichem Trommeldurchmesser mehr Schlauch aufwickeln als bei allen uns bekannten und vergleichbaren Fabrikaten.
So fasst die kleinste Trommel mit 210 mm Außendurchmesser 1,5 Meter Schlauch mit 16 mm Außendurchmesser.
Alle Schlauchtrommeln sind standardmäßig mit einer robusten schwarzen Pulverbeschichtung versehen, die einen zuverlässigen Grundschutz gegen äußere Einflüsse bietet und sich für viele Anwendungsbereiche bewährt hat. Für besonders korrosive Umgebungen bieten wir alternativ eine galvanische Verzinkung an. Diese schützt die Trommel noch besser vor Rost und sorgt so für eine verlängerte Lebensdauer. Die Verzinkung ist auf Wunsch gegen Aufpreis erhältlich.
Zur Abrundung unseres Programms liefern wir passendes Zubehör zu unseren Hydraulikschlauchtrommeln. Darunter sind Schwenkgelenke als drehbare Verbindung, Rollenfenster in verschiedenen Ausführungen für eine kontrollierte Schlauchführung, Schlauchstopper als mechanischer Endanschlag, Krokodile als Biegeschutz für den Schlauch und Umlenkrollen zur Schlauchrückführung.
Vorteile auf einen Blick:

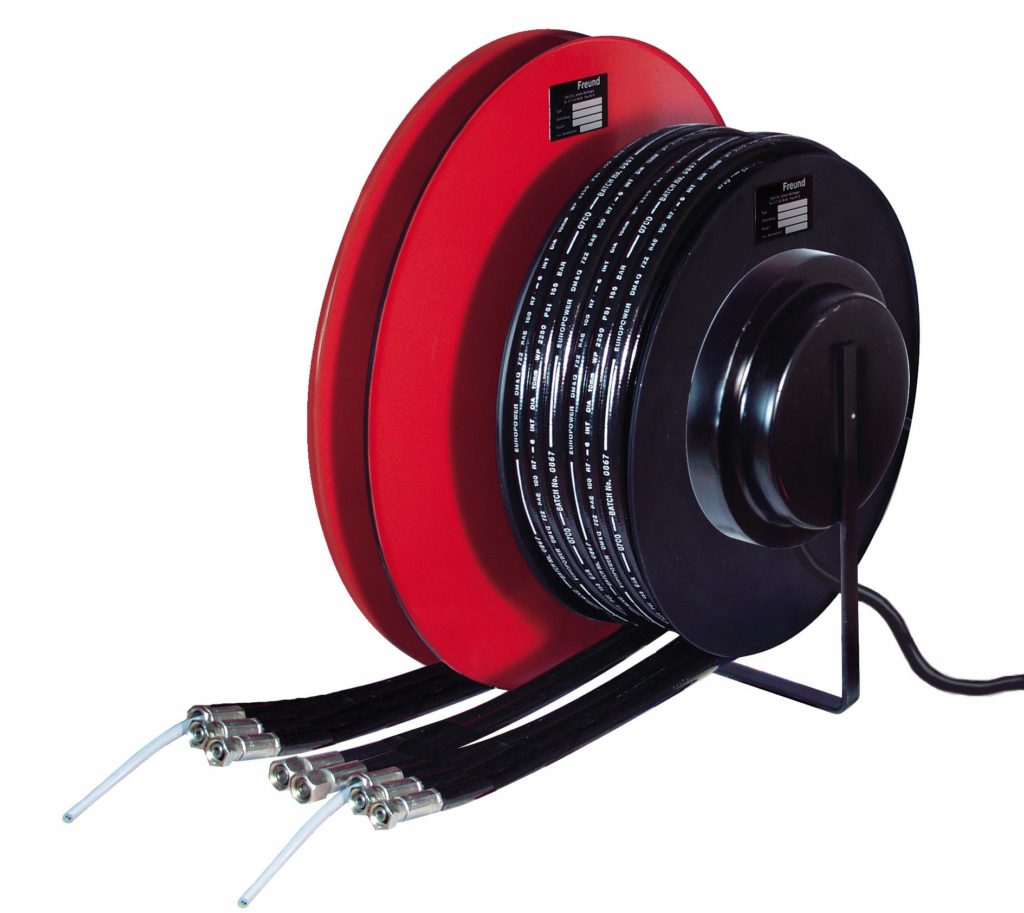

- Die Schlauchtrommeln der Baureihe Kompact sind lieferbar als Einfach-, Zweifach-, Dreifach- und Vierfachtrommel
- Die Schlauchtrommeln sind auch als kombinierte elektro-hydraulische Schlauchaufroller lieferbar mit zusätzlicher Durchführung eines Elektrokabels
- Absolut größtes Fassungsvermögen an Einfach-, Doppel- und Dreifachschlauch der Nennweiten 8, 10 und 13 (in Standardausführung) bei entsprechendem Trommeldurchmesser
- Geringe Gesamtbreite
- Universelle Anbaumöglichkeiten durch universelle Anbauplatten oder -winkel: dadurch sind unsere Schlauchtrommeln der Baureihe Kompact gegen die meisten auf dem Markt existierenden Fabrikate problemlos tauschbar
- Alle Schlauchtrommeln sind pulverbeschichtet oder galvanisch verzinkt für eine noch bessere Korrosionsbeständigkeit erhältlich
- weitestgehende Wartungsfreiheit
- lange Lebensdauer
- große Stabilität
- Funktion bei Arbeitsdrücken bis 310 bar (je nach Schlauch)
- Lieferbar in L-Ausführung mit Abzugsrichtung links und Linksanbau sowie in R-Ausführung für Rechtsanbau mit Abzugsrichtung rechts
- Selbstständiger Rücklauf durch eingebaute Sicherheits-Rückholfeder mit langer Lebensdauer
Anwendungsbereiche
- Gabelstapler
- Fahrkräne
- Maschinenbau
- weitere Einsatzmöglichkeiten
Rückholfeder
Die Rückholfeder ist in die Trommel eingebaut. Bei Federbruch oder anderen Funktionsproblemen darf die Feder keinesfalls aus der Kassette genommen werden.
Weitere technische Details, wie auch das Wechseln der Dichtungen, Ändern der Drehrichtung usw. entnehmen Sie bitte der von uns erhältlichen Betriebs- und Reparaturanleitung.
Hydraulikschläuche
Die Trommeln können mit oder ohne Schläuche geliefert werden. Nennen Sie uns im Bedarfsfall die von Ihnen benötigte Schlauchlänge, die Nennweite, den erforderlichen Betriebsdruck und die gewünschten Armaturen.
Mit diesen Angaben können wir ohne Zeitverzögerung die gewünschte Schlauchtrommel komplett mit Schlauch liefern.
