Hydraulik-Schlauchaufroller Kompact 2-fach
Fragebogen zur korrekten Bestimmung welche Schlauchtrommel benötigt wird
Technische Daten

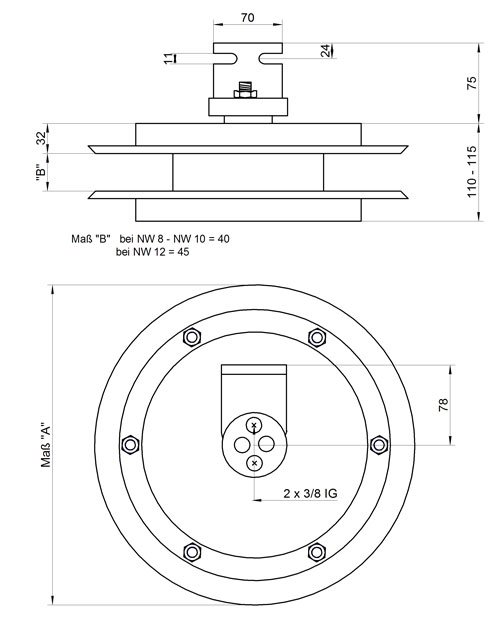

Maßskizze Trommel mit Doppelschlauch und Standard-Anbauflansch

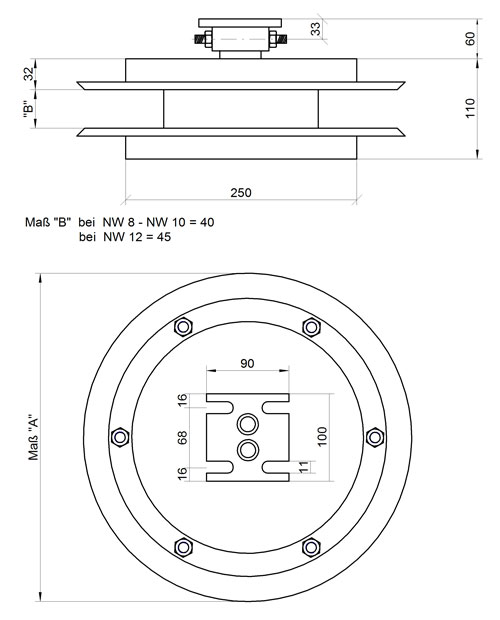

Maßskizze Trommel mit Doppelschlauch und kleinem Anbauwinkel

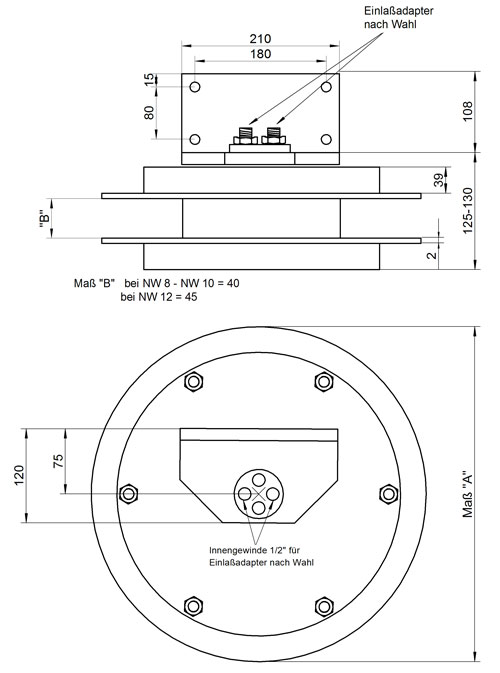

Maßskizze Trommel mit Doppelschlauch und großem Anbauwinkel
Fassungsvermögen
Modell | Durchmesser der Schlauchtrommel (Maß A) | NW08 | NW10 | NW13 |
---|---|---|---|---|
bis max. 295 bar | bis max. 275 (300) bar | bis max. 240 (310) bar | ||
Kompact 210-2 | 215 mm | 1,50 m | 1,50 m | - |
Kompact 250-2 | 255 mm | 2,50 m | 2,50 m | - |
Kompact 300-2 | 305 mm | 4,00 m | 4,00 m | 2.40 m |
Kompact 350-2 | 355 mm | 6,00 m | 6,00 m | 3,60 m |
Kompact 400-2 | 405 mm | 8,00 m | 8,00 m | 5,50 m |
Kompact 450-2 | 455 mm | 9,00 m | 9,00 m | 7,00 m |
Kompact 470-2 | 475 mm | 10,00 m | 10,00 m | 7,50 m |
Kompact 500-2 | 505 mm | 12,50 m | 12,50 m | 9,00 m |
Kompact 550-2 | 555 mm | 15,00 m | 15,00 m | 11,00 m |
Kompact 600-2 | 605 mm | 18,00 m | 18,00 m | 12,50 m |
Kompact 650-2 | 655 mm | 21,00 m | 21,00 m | 15,00 m |
Kompact 700-2 | 690 mm | 23,50 m | 23,50 m | 18,00 m |
Andere Abmessungen auf Anfrage.
Trommeleingang (Einlassadapter) und Trommelausgang (Schlauchende)
- 10L (M16 x 1,5)
- 12L (M18 x 1,5)
- 15L (M22 x 1,5)
- 12S (M20 x 1,5)
- 14S (M22 x 1,5)
- 16S (M24 x 1,5)
- verschiedene BSP-Zollgewinde
- weitere nach Absprache
Achtung:
In die Berechnung muss einbezogen werden, dass mindestens 30cm Schlauch auf der Trommel verbleiben müssen.
Wenn festverbauter Schlauch (Schlauch, der nie auf die Trommel gewickelt wird) vorhanden ist, können die Schlauchtrommeln auch mit mehr Schlauch geliefert werden.
Vorteile
- viele verschiedene Möglichkeiten zum Anbau
- 2-fach-Trommeln besitzen einen verschweißten Doppelschlauch
- auf Wunsch mit Rastung zur Zugentlastung lieferbar
Anbau
Die Trommeln können durch den Einsatz verschiedener Anbauflansche auch als Ersatztrommel für Fremdfabrikate angebaut werden.
Die Trommel wird nicht vorgespannt geliefert. Die Vorspannung muss unter Berücksichtigung der Bedienungsanleitung vorgenommen werden.
Standardanbauflansch
Anbauwinkel für Trommeln bis 400mm Ø
Anbauwinkel für Trommeln ab 450mm Ø
Sonderwinkel CA
Sonderwinkel PA
